Kalau kamu baru belajar elektronik, pasti nama resistor sudah sering banget kamu dengar. Tapi, sebenernya... resistor itu apa sih?
Apa Itu Resistor?
Resistor adalah komponen elektronik yang fungsinya untuk menghambat arus listrik. Ibarat jalan tol, resistor itu kayak pembatas kecepatan — biar arus listrik gak kebablasan dan ngerusak komponen lain.
Kalau di buku-buku biasa resistor itu dibarat sebuah batu yang ada di aliran sungai, sedangkan air yang mengalir pada sungai adalah arus. Tetapi menurut saya pribadi lebih mudah dipahami jika resistor itu ibarat sebuah pembatas kecepatan dan arus yang mengalir itu adalah kendaraan.
Simbol resistor di rangkaian biasanya digambarkan kayak zig-zag gitu (untuk standar Amerika), atau persegi panjang (di standar Eropa). Yang jelas, walau bentuknya kecil, perannya penting banget.
Fungsi Resistor dalam Rangkaian
- Mengatur arus – Biar komponen lain nggak terbakaran karena kelebihan arus.
- Menurunkan tegangan – Kadang kita butuh tegangan lebih rendah untuk komponen tertentu.
- Membagi tegangan – Untuk sensor, potensiometer, dll.
- Sebagai pull-up/pull-down resistor – Biar sinyal logika di rangkaian stabil.
Satuan Resistor: Ohm (Ω)
Satuan hambatan listrik disebut Ohm, dilambangkan dengan simbol Ω. Makin besar nilai ohm-nya, makin besar juga hambatannya.
Contoh:
- 100Ω: Hambatannya kecil
- 10kΩ (10.000 Ohm): Hambatannya sedang
- 1MΩ (1.000.000 Ohm): Hambatannya besar banget
Cara Baca Nilai Resistor: Kode Warna
Kamu pernah lihat resistor dengan garis-garis warna? Nah itu namanya kode warna resistor. Biasanya ada 4 atau 5 pita warna di tubuh resistor. Setiap warna punya nilai, dan dari situ kita bisa hitung berapa resistansinya.

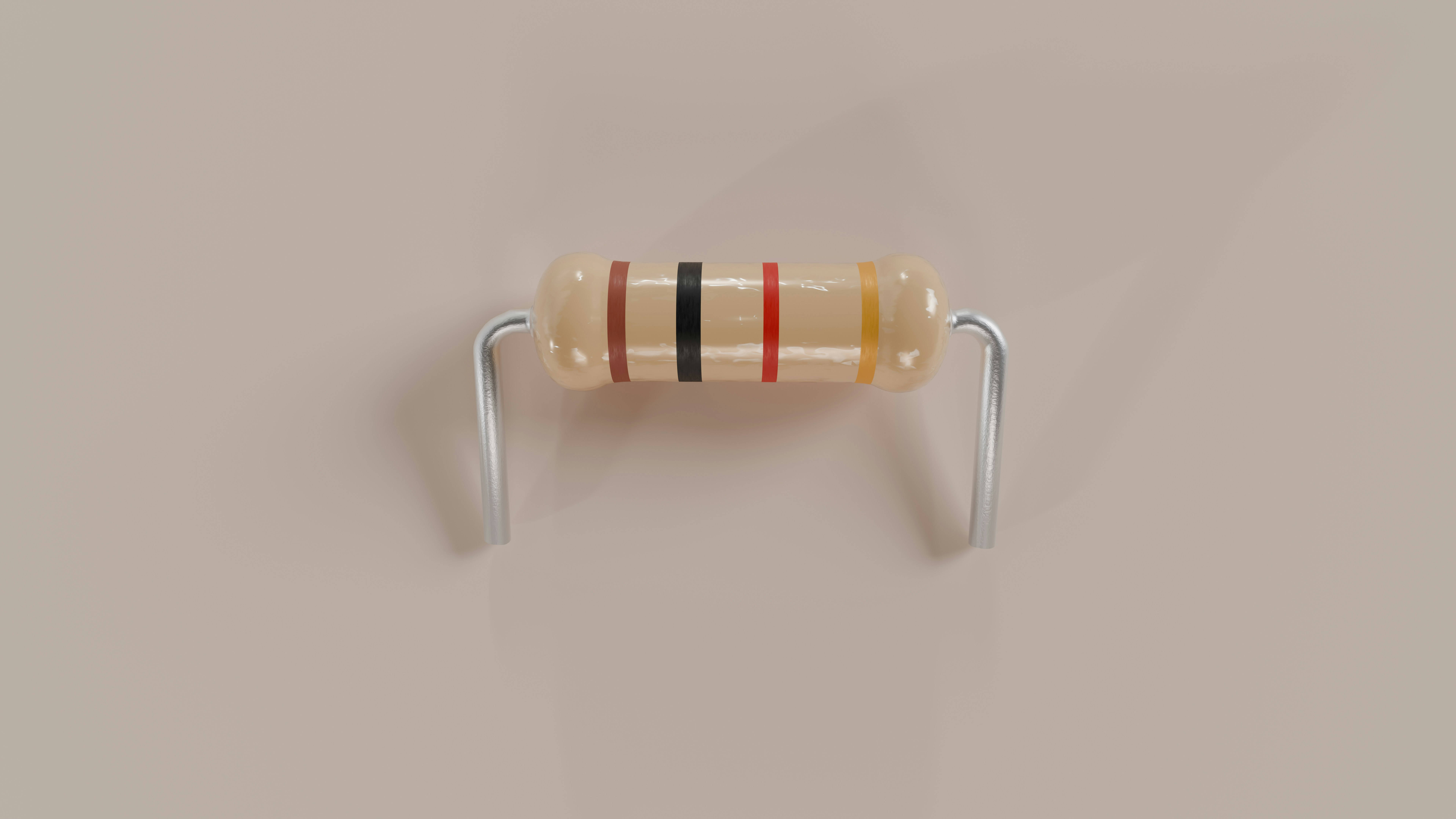

Contoh kode warna 4 pita:
Cokelat - Hitam - Merah - Emas
→ 1 - 0 - x100 → 1000Ω = 1kΩ dengan toleransi 5%
(Tenang, nanti bisa kita bahas lebih dalam di artikel selanjutnya 😁)
Jenis-Jenis Resistor
1. Resistor tetap (fixed resistor)
Nilainya gak bisa diubah, biasa dipakai untuk keperluan umum.
2. Resistor variabel (potensiometer)
Bisa diputar untuk mengubah resistansinya. Sering kita temukan di volume radio jadul.
3. LDR (Light Dependent Resistor)
Nilainya berubah tergantung cahaya. Cocok buat sensor cahaya.
4. NTC/PTC Thermistor
Nilainya berubah tergantung suhu. Buat proteksi suhu atau sensor suhu.
Kesimpulan
Walau bentuknya kecil, resistor punya peran yang besar dan penting dalam dunia elektronika. Tanpa resistor, bisa-bisa semua komponen gosong karena arus yang terlalu besar. Jadi, kalau kamu mau belajar elektronik, mengenal resistor adalah langkah awal yang wajib banget!
